Caracteristici și aplicații ale produsului
Cutia de trecere dinamică este un echipament de purificare care asigură un mediu de lucru cu un grad ridicat de curățenie la nivel local și are o mare versatilitate. Acesta poate fi utilizat pe scară largă în diverse industrii și locații de aprovizionare științifică, inclusiv în electronică, apărare, instrumente de precizie, instrumente, produse farmaceutice, igienă medicală, microbiologie, cercetare în domeniul cultivării semințelor agricole, procesare alimentară etc. Are un efect pozitiv asupra îmbunătățirii condițiilor de proces, a îmbunătățirii calității produselor și a creșterii randamentului.
(Siemens PLC)
(Siemens PLC)
Principiul de lucru
Dynamic Pass Box este un echipament special conceput pentru purificarea locală a aerului cu un sistem vertical, cu flux de aer unidirecțional.
Acesta utilizează un ventilator centrifugal pentru a presuriza aerul, care este apoi canalizat într-o cutie de presiune statică.
În urma trecerii prin filtrele HEPA, aerul purificat este expulzat pe partea de evacuare, ceea ce duce la crearea unui mediu curat în mod constant în spațiul de lucru.
Aceste cutii Dynamic Pass Boxes servesc ca soluții arhitecturale aseptice, având un flux de aer dinamic care acționează ca o barieră protectoare, împiedicând contaminanții să se infiltreze în mediul aseptic în timpul transferului de materiale.
- Suflanta centrifugală presurizează aerul într-o cutie de presiune statică.
- Aerul curat este eliberat după o filtrare eficientă.
- Design vertical cu flux de aer unidirecțional.
- Flux de aer uniform pentru un spațiu de lucru curat.
Comparație între caseta de trecere dinamică și caseta de trecere statică
| Caracteristică | Caseta de trecere dinamică | Cutie de trecere statică |
| Nivelul de curățenie | Clasa A | Clasa A,B,C,D |
| Afișarea diferenței de presiune | Disponibil | Nu este disponibil |
| Alarma cu temporizator | Disponibil | Nu este disponibil |
| Interblocare electronică | Disponibil | Disponibil |
| Lumina de iluminare | Disponibil | Disponibil |
| Lampă UV | Disponibil | Disponibil |
| Schimbarea ușii principale/secundare | Disponibil | Disponibil |
| Contor de ore pentru lampa UV | Disponibil | Disponibil |
- Construit din oțel inoxidabil premium 304 sau 316L de cel puțin 1,2 mm, sudat și îndoit pentru durabilitate.

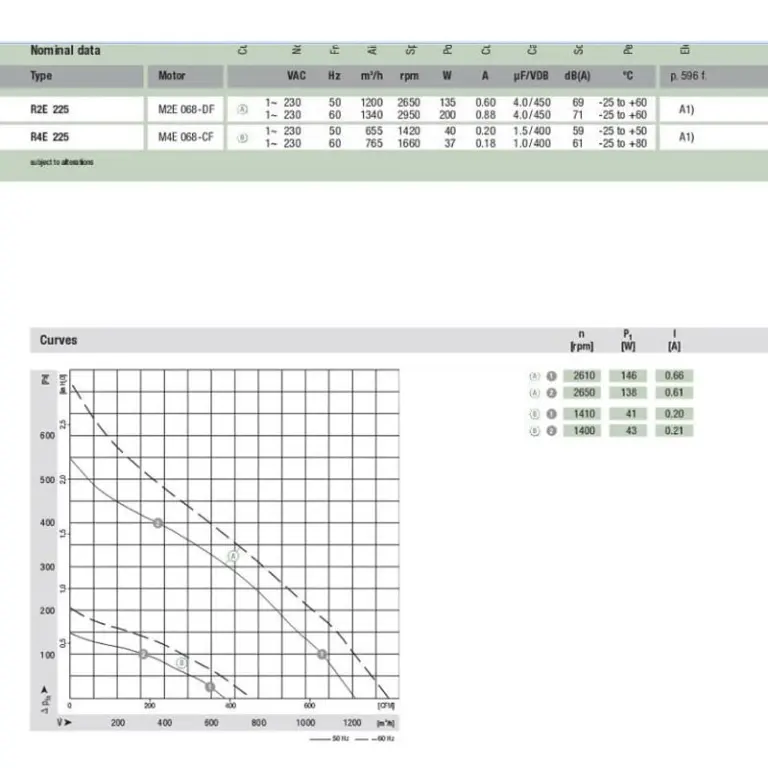

- Au fost alese ventilatoare germane din seria EBM, eficiente, silențioase, fără lubrifiere, capabile să funcționeze continuu timp de peste 30.000 de ore.
- Întreținere ușoară cu panouri frontale și posterioare accesibile

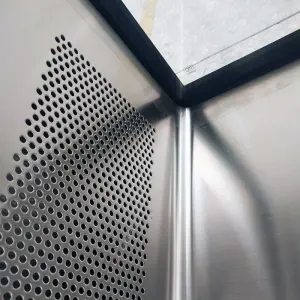

- Difuzor detașabil pentru întreținere.
- Lumini indicatoare roșii/verzi pentru a semnala starea ușii

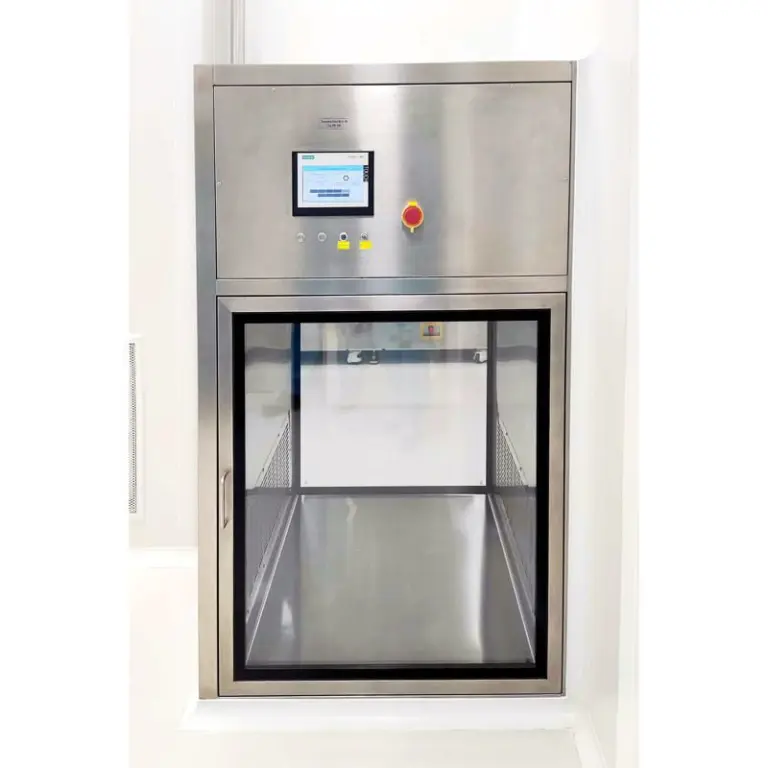

- Panoul de control a fost modernizat cu un ecran tactil de 3,5", inclusiv parola, care poate fi considerată ca fiind un acces pe două niveluri. Sau panou de control cu butoane din oțel inoxidabil pentru compatibilitate cu procesele de dezinfecție.
- Filtru de înaltă calitate: Folosește materiale superioare pentru hârtia de filtru, asigurând rigiditate ridicată, rezistență la ulei și apă, distribuție uniformă și eficiență. Înlocuibil de la placa inferioară.
- Controler PLC opțional cu HMI Siemens, iluminare cu LED și UV, filtrare HEPA/ULPA cu recirculare și afișare a datelor de mediu pentru a asigura condiții controlate.
- Regulatorul volumului de aer reglează viteza aerului pentru a respecta standardele
- Alertele audio pentru ușa deschisă de mult timp pe o parte previn pericolele legate de ușa deschisă.
- lămpi germicide UV și generator de ozon opțional pentru sterilizare.

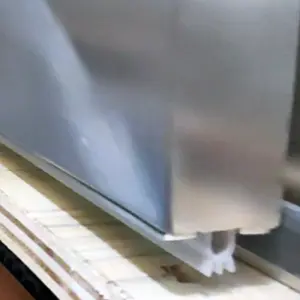

- Opțiunile de etanșare includ benzi de silicon sau rame integrate, asigurând o aderență fermă și o etanșare optimă.
- Magneți încorporați atât în ușă, cât și în cadru pentru o etanșare îmbunătățită și pentru prevenirea deschiderii automate în cazul unei pene de curent.
- Șuruburi încorporate pentru întrerupătoarele de proximitate pentru a reduce unghiurile moarte din punct de vedere igienic.
- Cutie de trecere pe podea echipată cu o placă de bază din oțel inoxidabil de 3~5 mm și o bandă de etanșare descendentă.
Planuri de personalizare pentru cutiile de trecere
- Opțiuni pentru uși: Ușă simplă, ușă dublă batantă, uși cu ridicare automată cu senzor
- Variante de suflante: DC, AC, AC, Blowerless Driven disponibile
- Configurații de transport: Intrare și ieșire dreaptă, în formă de L, deschidere pe trei laturi, dublu sau multistrat
- Sisteme de control: Ecran tactil de 3,5", PLC+HMI, buton SS
- Mecanisme de interblocare: Interblocare electronică, Interblocare mecanică
- Protecția împotriva exploziilor: Alegerea modelelor antiexplozive și neexplozive
- Metode de dezinfecție: Lumină UV, ozon sau vapori de peroxid de hidrogen
- Sistemul de ușă cu presiune negativă în două straturi previne scurgerile.
- Manometrul de presiune în timp real monitorizează starea filtrului pentru o funcționare optimă.
- Blocajele mecanice și electronice ale ușilor previn contaminarea încrucișată.
- Geamurile din sticlă călită de 10 mm cu strat dublu asigură siguranța.
- Instalare rapidă și fără probleme
- Echipat cu componente electrice Schneider.
- Colțurile cu arc unificat elimină cusăturile sudate și fisurile.
Instalare și reglare
- Cutiile de trecere dinamice ar trebui să fie amplasate în camere curate sau în alte medii controlate.
- Alegeți o zonă de lucru care să fie departe de sursele de praf de mare viteză și de sursele potențiale de vibrații.
- În timpul procesului de instalare a cutiilor de trecere dinamice, acționați cu prudență pentru a preveni coliziunile sau răsturnările.
- Cutiile de trecere dinamice sunt supuse unor teste riguroase înainte de a părăsi fabrica, ceea ce asigură fiabilitatea și siguranța lor în utilizare.
Precauții de siguranță în exploatare
- Evitați să folosiți apă pentru a curăța cutiile de trecere dinamice.
- Mențineți o valoare a rezistenței de izolație mai mare de 2MΩ între borna de intrare a produsului și carcasă sau părțile conductoare expuse în condiții atmosferice standard. După testarea la temperatură, rezistența de izolație trebuie să fie în continuare mai mare de 2MΩ.
- În cazul unei funcționări anormale, deconectați imediat alimentarea cu energie electrică și alertați personalul relevant pentru inspecție și rezolvare.
- Atunci când efectuați lucrări de întreținere, acordați prioritate deconectării alimentării pentru a preveni pornirea involuntară și riscurile potențiale.
Întreținere și îngrijire
- Măsurați în mod regulat (de obicei lunar) viteza aerului în zona de lucru cu ajutorul unui anemometru cu fir cald.
- Filtrele de aer de înaltă eficiență necesită, în general, înlocuirea anuală.
- Opriți întotdeauna sistemul înainte de a înlocui filtrele de aer de înaltă eficiență.

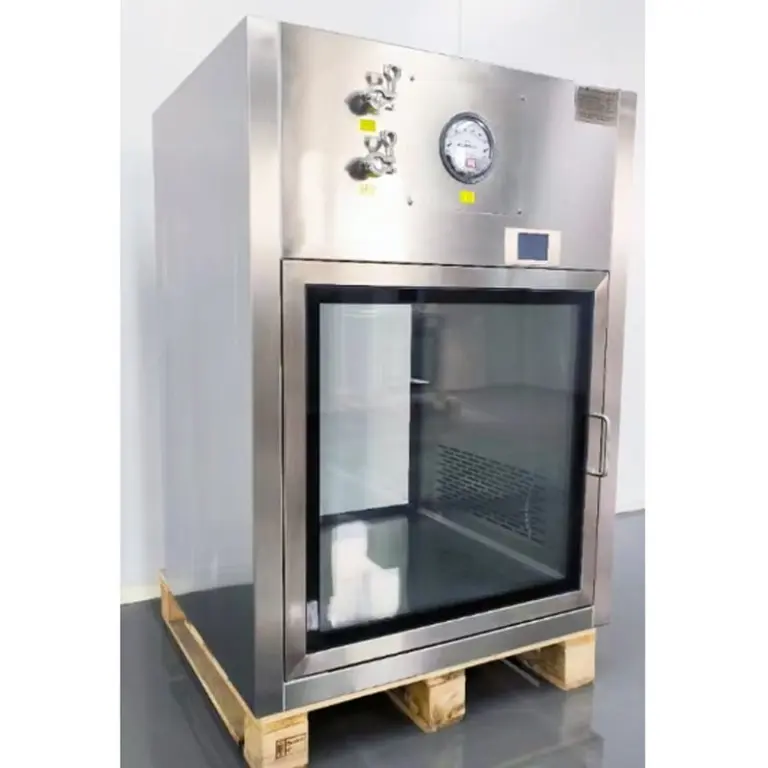

Panoul cutiei de trecere este echipat cu un manometru de diferență de presiune, care indică variația de presiune între filtrele de înaltă eficiență. Diferența de presiune inițială măsoară 250Pa, iar dacă diferența de presiune depășește 450Pa, aceasta indică faptul că filtrele și-au atins durata de viață și necesită înlocuire.
Orientări pentru înlocuirea filtrelor de aer de înaltă eficiență
În timpul înlocuirii filtrelor de aer de înaltă eficiență, vă rugăm să respectați următoarele instrucțiuni:
- Acordați o atenție deosebită atunci când despachetați, manipulați și instalați noile filtre de aer de înaltă eficiență pentru a preveni deteriorarea hârtiei de filtru. Evitați să atingeți hârtia filtrului cu mâinile goale.
- Înainte de instalare, inspectați vizual noul filtru de înaltă eficiență împotriva luminii pentru a vedea dacă există găuri de transport. Filtrele cu găuri sunt inutilizabile.
- În timpul înlocuirii, deschideți panoul de ieșire al carcasei și asigurați-vă că simbolul săgeții de pe filtru se aliniază cu direcția fluxului de aer al stației de lucru.
- În timp ce strângeți șuruburile cadrului de presiune, aplicați o forță uniformă și adecvată pentru a asigura o fixare sigură și o etanșare fiabilă a filtrului de aer de înaltă eficiență, prevenind în același timp deformarea care ar putea cauza scurgeri.
- După înlocuire, utilizați un fotometru pentru a efectua un test de etanșeitate, garantând că nu există scurgeri în jurul filtrului și în vecinătatea acestuia.
Întrebări frecvente
O cutie de trecere dinamică este o cameră etanșă cu două sau mai multe uși utilizată pentru a transfera materiale dintr-un mediu care nu este o cameră curată într-o cameră curată sau invers, menținând în același timp curățenia mediului din camera curată.
Beneficiile utilizării unei cutii de trecere dinamice includ prevenirea pătrunderii contaminanților, reducerea riscului de contaminare încrucișată, asigurarea unui mediu controlat pentru transferul de materiale, economisirea timpului și a forței de muncă și îmbunătățirea eficienței și productivității generale.
O cutie de trecere dinamică funcționează cu ajutorul filtrelor HEPA pentru a capta și a elimina particulele de până la 0,3 microni, asigurându-se că aerul care trece prin ea este curat. Cutia este echipată cu uși cu interblocare care împiedică deschiderea ambelor uși în același timp, menținând astfel diferența de presiune între mediul din camera curată și cel din afara camerei curate.
Diferitele tipuri de casete dinamice pentru legitimații sunt casetele dinamice pentru legitimații cu o singură ușă și casetele dinamice pentru legitimații cu două uși.
Cutiile de trecere dinamice se aplică în diverse industrii care necesită controlul contaminării, inclusiv în industria farmaceutică, biotehnologie, fabricarea semiconductorilor, fabricarea dispozitivelor medicale și procesarea alimentelor și băuturilor.
