غرفة تعقيم معيارية ذات جدار صلب مع هيكل من الألواح الصلبة
تستخدم غرف التنظيف المعيارية ذات الجدران الصلبة YOUTH ألواح جدران صلبة وهياكل محكمة الغلق ومكونات غرف التنظيف المتكاملة لإنشاء بيئات مستقرة خاضعة للتحكم في تطبيقات الأدوية والأجهزة الطبية والإلكترونيات والمختبرات والتصنيع الدقيق.
- هيكل غرفة تنظيف الألواح الصلبة
- ختم أفضل ومتانة طويلة الأمد
- خيارات الجدران، والسقف، والأبواب، والأرضيات المخصصة
- قابلة للتهيئة لتطبيقات غرف الأبحاث من فئة ISO
- مناسبة لمشاريع غرف الأبحاث الدائمة أو شبه الدائمة
ما هي غرفة التنظيف المعيارية ذات الجدران الصلبة؟

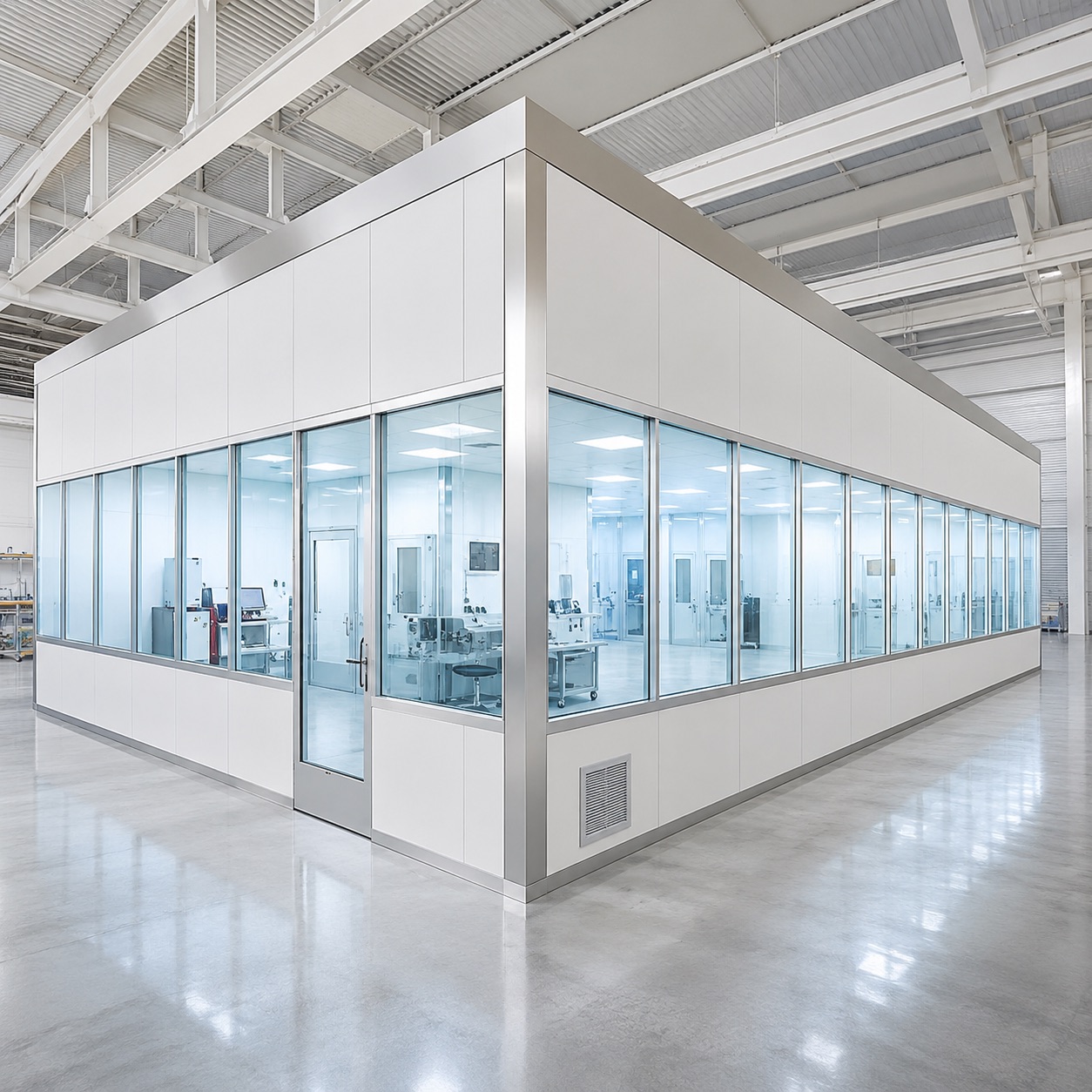

إن غرفة التنظيف المعيارية ذات الجدران الصلبة عبارة عن حاوية غرفة نظافة مبنية بألواح جدران صلبة بدلاً من الستائر المرنة. وهي توفر هيكلًا أقوى وأداءً أفضل لإحكام الغلق وبيئة غرف نظافة أكثر ديمومة من غرف التنظيف ذات الجدران اللينة.
تُستخدم غرف التنظيف ذات الجدران الصلبة عادةً عندما يتطلب المشروع تحكمًا مستقرًا في تدفق الهواء والتحكم في الضغط ومتانة أفضل ومظهر أنظف واستخدامًا طويل الأجل للإنتاج. يمكن تصميمها كغرف قائمة بذاتها أو مدمجة في منطقة مبنى قائم بذاته.
ألواح الجدران الصلبة، وأنظمة الأسقف والتكوينات الهيكلية
يمكن تهيئة غرف التنظيف المعيارية ذات الجدران الصلبة YOUTH باستخدام مواد مختلفة متوافقة مع غرف التنظيف من الجدران والأسقف وفقًا لمستوى النظافة المطلوبة، والمقاومة الكيميائية، والمتانة، وميزانية المشروع.
ألواح الحائط
قد تشمل الخيارات ألواح الساندويتش أو الألواح الفولاذية أو ألواح الفولاذ المقاوم للصدأ أو الألواح الزجاجية أو غيرها من أنظمة الجدران المتوافقة مع غرف الأبحاث.
نظام السقف
يمكن تصميم السقف ليدعم وحدات التزويد بالوقود الحر، وصناديق HEPA، والإضاءة، ومسارات الهواء المرتجع ومتطلبات الصيانة.
أبواب غرف الأبحاث
يمكن اختيار الأبواب المتأرجحة أو الأبواب المنزلقة أو الأبواب الأوتوماتيكية أو أبواب غرف التنظيف المتشابكة وفقًا لتدفق الأفراد والمواد.
الأرضيات
يمكن اختيار أرضيات غرف الأبحاث بناءً على الأداء المضاد للكهرباء الساكنة ومقاومة المواد الكيميائية ومتطلبات التنظيف وسعة التحميل.
الإطار والدعم
يمكن تصميم غرفة التنظيف كهيكل قائم بذاته أو متصل بهيكل المبنى الحالي.
خيارات تصميم ISO من الفئة 5-8 لغرف التنظيف ذات الجدران الصلبة

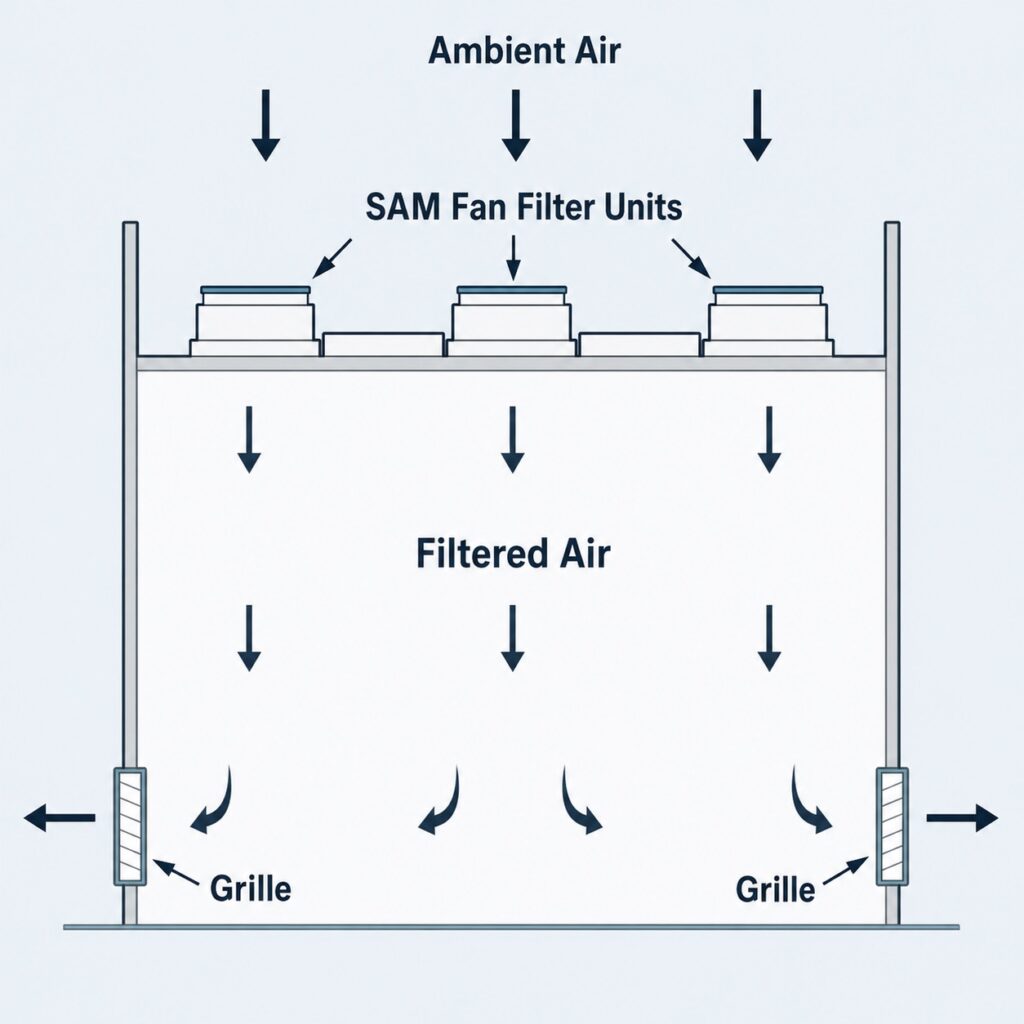

يمكن تهيئة غرف التنظيف المعيارية ذات الجدران الصلبة المعيارية لبيئات مختلفة من فئة ISO من خلال ضبط حجم إمداد الهواء وتغطية ترشيح HEPA وتصميم الهواء المرتجع وعزل الغرفة والتحكم في الضغط والتخطيط الداخلي.
| فئة غرف الأبحاث | تطبيق الجدار الصلب النموذجي |
|---|---|
| فئة ISO 5 | المناطق النظيفة الحرجة ومناطق العمل المحلية عالية النظافة |
| آيزو الفئة 6 | التصنيع الدقيق والتجميع الحساس |
| آيزو الفئة 7 | إنتاج المستحضرات الصيدلانية والأجهزة الطبية والإلكترونيات النظيفة |
| ISO الفئة 8 | مناطق التصنيع والتعبئة والتغليف الخاضعة للرقابة العامة |
يجب التأكد من التصميم النهائي لفئة ISO بناءً على حجم الغرفة وحمل التلوث في العملية وحمل حرارة المعدات وظروف التشغيل.
حقول مواصفات الغرف النظيفة المعيارية ذات الجدران الصلبة
| مجال المواصفات | ما الذي يجب تعريفه |
|---|---|
| فئة ISO المستهدفة | هدف ISO من الفئة 5 أو 6 أو 7 أو 7 أو 8 وما إذا كان ينطبق على الغرفة بأكملها أو منطقة محلية |
| نظام الألواح الجدارية | مادة اللوحة، وطلاء السطح، وقابلية التنظيف، ومقاومة المواد الكيميائية وطريقة التركيب |
| نظام السقف | شبكة السقف، وتخطيط وحدة التزويد بالوقود، والإضاءة، والوصول إلى الصيانة |
| الباب والنافذة | نوع الباب، ونافذة المراقبة، وإحكام الإغلاق، والتحكم في الدخول وتدفق حركة المرور |
| الأرضيات | نظام ESD أو الإيبوكسي أو الإيبوكسي أو الفينيل أو أي نظام أرضيات آخر حسب الصناعة واحتياجات التنظيف |
| تكوين FFFU/ HEPA | تغطية المرشح، وإمكانية الاستبدال، ومسار تدفق الهواء، واحتياجات الاختبار |
| الضغط/تدفق الهواء | مسؤولية ضغط الهواء من غرفة إلى غرفة، وعودة الهواء، والتحكم في التسرب والموازنة |
| التوثيق | الرسومات وقائمة المكونات ودعم FAT / SAT ودليل التشغيل وسجلات الصيانة |
المكونات الأساسية لنظام الغرف النظيفة المعيارية
غرفة التنظيف المعيارية ليست مجرد حاوية غرفة. بل هي نظام كامل للبيئة الخاضعة للرقابة مبني من مكونات متوافقة مع غرف الأبحاث. يمكن أن توفر YOUTH هيكل غرفة التنظيف الرئيسية والمعدات ذات الصلة وفقًا لمتطلبات مشروعك.
تطبيقات غرف التنظيف المعيارية ذات الجدران الصلبة
تُعد غرف التنظيف المعيارية ذات الجدران الصلبة مناسبة للمشاريع التي تتطلب بنية مستقرة ومظهرًا نظيفًا وتحكمًا بيئيًا طويل الأمد.
- تجميع الأجهزة الطبية وتغليفها
- مناطق التنظيف الصيدلانية المساعدة
- التصنيع الدقيق
- مناولة مكونات الفضاء الجوي
- تجميع الإلكترونيات
- مناطق نظافة المختبر
- تصنيع البصريات والأدوات البصرية
- غرف فحص الجودة
الغرف النظيفة ذات الجدران الصلبة مقابل الغرف النظيفة ذات الجدران اللينة: أيهما يجب أن تختار؟
اختر غرفة التنظيف ذات الجدران الصلبة عندما يتطلب مشروعك ختمًا أقوى أو استخدامًا طويل الأمد أو متانة أفضل أو ثباتًا أعلى في النظافة أو مظهرًا أكثر احترافية لغرفة التنظيف.
اختر غرفة التنظيف ذات الجدران اللينة عندما يتطلب مشروعك تكلفة أقل، أو نقل أسرع، أو مساحة إنتاج مؤقتة أو توسيع مرن لغرفة التنظيف.
يوصى عادةً بالجدار الصلب من أجل:
- الإنتاج طويل الأجل
- متطلبات نظافة أعلى
- تحكم أكثر استقرارًا في درجة الحرارة أو الرطوبة أو الضغط
- المشاريع الصيدلانية أو الأجهزة الطبية أو مشاريع التصنيع الدقيق
يوصى عادةً باستخدام Softwall في الحالات التالية:
- المناطق النظيفة المؤقتة
- الإنتاج التجريبي
- المشاريع الحساسة للميزانية
- احتياجات غرف التنظيف المتنقلة أو القابلة للتوسيع
عندما يكون الجدار الصلب هو نقطة البداية الأفضل
عادةً ما تكون غرفة التنظيف المعيارية ذات الجدران الصلبة هي نقطة البداية الأفضل عندما يتطلب المشروع إنتاجًا طويل الأجل أو ختمًا أفضل أو تحكمًا أفضل في الضغط أو تنظيفًا متكررًا أو توثيقًا أقوى لقابلية التنظيف أو طريقًا أكثر ثقة نحو تأهيل على غرار ISO/ممارسات التصنيع الجيدة.
يعتبر بناء الجدران الصلبة مفيدًا بشكل خاص لمناطق دعم المستحضرات الصيدلانية وتصنيع الأجهزة الطبية وإنتاج الإلكترونيات والتجميع الدقيق والتغليف النظيف والتطبيقات التي ستبقى فيها غرفة التنظيف في مكانها لفترة تشغيل طويلة.
الأخطاء الشائعة في طلب عروض الأسعار لغرف التنظيف المعيارية ذات الجدران الصلبة
| خطأ | العواقب |
|---|---|
| طلب حجم الغرفة فقط | لا يمكن للمورّد تقدير احتياجات وحدة التثبيت الحراري واللوحة والسقف والباب وتدفق الهواء بشكل صحيح |
| عدم تحديد فئة ISO | قد لا تكون عروض الأسعار قابلة للمقارنة ولا تزال توقعات الاختبار غير واضحة |
| تجاهل تدفق المواد | قد يتم إضافة متطلبات صندوق المرور والباب وتقسيم المناطق بعد فوات الأوان |
| تجاهل الوصول إلى التنظيف | قد يرفض ضمان الجودة أو الإنتاج الأسطح أو الزوايا أو الوصول إلى الصيانة بعد التركيب |
| متطلبات المستندات المفقودة | قد لا يتم تضمين دعم FAT أو SAT أو IQ / OQ أو الشهادات في النطاق الأصلي |
| التعامل مع نطاق الموردين كنطاق كامل لشركة الهندسة والمشتريات والبناء | قد تظل مسؤوليات التدفئة والتهوية وتكييف الهواء والمرافق والأعمال المدنية ومسؤوليات التحقق النهائي غير واضحة |
المعلومات المطلوبة للحصول على عرض أسعار غرف الأبحاث المعيارية
من فضلك أخبرنا
- حجم الغرفة المطلوب أو مساحة التركيب المتاحة
- فئة ISO المستهدفة
- صناعة التطبيقات وعملية الإنتاج
- تفضيل الجدار الصلب أو الجدار اللين
- التحكم المطلوب في درجة الحرارة والرطوبة
- عدد المشغلين داخل غرفة التنظيف
- المعدات الرئيسية المثبتة داخل الغرفة
- متطلبات تدفق المواد والموظفين
- البلد أو موقع المشروع
الأسئلة الشائعة
ما هي الميزة الرئيسية لغرف التنظيف ذات الجدران الصلبة؟
توفر غرف التنظيف ذات الجدران الصلبة هيكلًا أقوى ومانع تسرب أفضل ومتانة أفضل على المدى الطويل من غرف التنظيف ذات الجدران اللينة.
هل يمكن تخصيص ألواح الحائط؟
نعم. يمكن تخصيص مادة الجدار وسماكته ونوع اللوحة وموضع النافذة ونوع الباب وتصميم الغرفة.
هل يمكن أن تكون غرفة التنظيف ذات الجدران الصلبة قائمة بذاتها؟
نعم. يمكن تصميم غرف التنظيف المعيارية ذات الجدران الصلبة كهياكل غرف تنظيف قائمة بذاتها أو مدمجة في المباني القائمة.
ما هي فئة ISO المناسبة لغرف التنظيف ذات الجدران الصلبة؟
عادةً ما يتم تكوين غرف التنظيف ذات الجدران الصلبة لتطبيقات الفئة 5 إلى الفئة 8 من ISO، اعتمادًا على متطلبات تدفق الهواء والترشيح والمعالجة.
هل يمكن أن توفر YOUTH مكونات غرف الأبحاث الكاملة؟
نعم، يمكن أن توفر YOUTH ألواح الجدران، وأنظمة الأسقف، والأبواب، والأرضيات، ووحدات التزويد بالوقود الحراري، ومرشحات HEPA، وصناديق التمرير، ودشات الهواء، وما يتصل بها معدات غرف الأبحاث.
هل الجدران الصلبة أفضل دائماً من الجدران اللينة؟
لا. يكون الجدار الصلب أفضل عندما يحتاج المشتري إلى هيكل أقوى، أو ختم أفضل، أو ثبات طويل الأجل، أو أسطح أنظف، أو تحكم في الضغط أو دعم تأهيل أقوى. قد يكون الجدار اللين أكثر عملية عندما يكون المشروع مؤقتًا أو أقل خطورة أو محمولاً أو حساسًا من حيث التكلفة.
